Fotódokumentáció és polarizált áthaladó fényes spektrumos elemzés egy Renigem® zafír példáján
Pongrácz-Devcsics János
Renigem® Fényanalitikai Műhely, Magyarország
SZAKMAI TANULMÁNYOK- VIZSGÁLATI ESETTANULMÁNY
Bevezetés
Egy drágakő színe első pillantásra egyszerűnek tűnhet: ránézünk, és azt mondjuk, kék, zöld, teal vagy lila. A valóság azonban sokkal összetettebb. Ugyanaz a kő más fényben, más irányból nézve, polárszűrőn keresztül vagy áthaladó fényben egészen eltérő szín- és tónuskaraktert mutathat.
Az RG 001-9 teal zafír példája ezt a jelenséget mutatja be. Szabad szemmel a kő bizonyos helyzetekben kékesebbnek, más optikai helyzetekben zöldeskékebbnek vagy mélyebb teal karakterűnek tűnik. Ezek a különbségek nem csak „látványosak”, mert mögöttük a kő anyagának irányfüggő optikai viselkedése, a fény útja, a polarizációs helyzet, a csiszolat fazettái és a belső reflexiók együttesen állnak.
A fotók azt mutatják meg, amit a szem is érzékelhet: a kő különböző optikai arcait. A spektrumok pedig azt vizsgálják, hogy az áthaladó polarizált fényben milyen mérhető különbségek jelennek meg a két polárállás között.A látvány és a mérési adat nem helyettesíti egymást, hanem együtt segít megérteni, miért nem írható le egy ilyen zafír egyetlen egyszerű színmegnevezéssel. Hovatovább ezért fordulhat elő hogy két független vizsgáló más-más színűnek láthatja, néha még azonos fényforrás mellett is. [1, 2] Az anyag célja nem teljes gemmológiai azonosítási jegyzőkönyv készítése, hanem egy konkrét Renigem® teal zafír irányfüggő szín- és fényviselkedésének bemutatása a rough állapottól a kész portuguese csiszolatig.
Célkitűzés
Az anyag célja az RG 001-9 teal zafír irányfüggő szín- és fényviselkedésének bemutatása fotódokumentációval és polarizált áthaladó fényű UV–VIS relatív abszorbancia spektrumokkal. A bemutató nem teljes gemmológiai azonosítási jegyzőkönyv, hanem egy konkrét kő optikai karakterének dokumentációja a rough állapottól a kész portuguese csiszolatig.
A vizsgálat központi kérdése az, hogy a szemmel érzékelhető kék–zöldeskék / teal tónusváltozások hogyan jelennek meg különböző fotós elrendezésekben, és ezekhez milyen mérhető spektrális különbségek társulnak a két polárállásban.
Módszertani megjegyzés
A bemutatott fotók és spektrumok eltérő optikai elrendezésekben készültek, ezért nem közvetlenül egymás képi vagy mérési megfelelői. A fotók a látható szín- és fénykaraktert dokumentálják, míg a spektrumok az áthaladó polarizált fényben mérhető relatív abszorbancia-különbségeket mutatják.
A spektrumos feldolgozás célja nem abszolút, Fresnel-korrigált anyagi abszorpciós együttható meghatározása, hanem összehasonlító optikai dokumentáció. A görbéket baseline-korrekció után geometriai vastagságra számított látszólagos abszorpciós együtthatóként értelmezzük. Az értelmezés alapja a görbealak, a fő spektrális jellegzetességek jelenléte, valamint a két polárállás közötti különbség. [3]

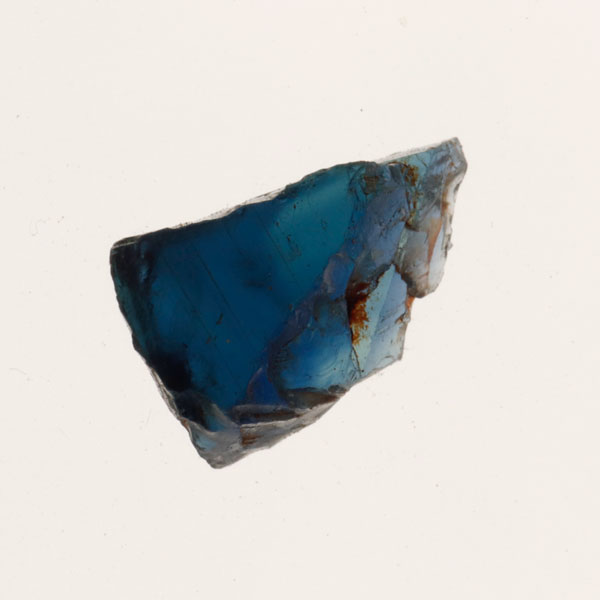

1. kép RG 001-9 teal zafír rough csiszolás előtt. Tömeg: 2,6 ct; méret: 5,68 × 9,68 × 4,14 mm. Szabálytalan, lapított, enyhén ék alakú nyers töredék, természetes törési síkokkal és kék–zöldeskék tónusváltozásokkal. (rough normál / alsó 5000 K megvilágítás)
1. kép – RG 001-9 teal zafír rough, csiszolás előtt
A felvételen az RG 001-9 jelű teal zafír nyers rough állapota látható. A kő tömege 2,6 ct, mérete 5,68 × 9,68 × 4,14 mm.
A rough formája szabálytalan, lapított, enyhén ék alakú töredék, több természetes törési és hasadási síkkal. A kő egyik oldala szélesebb, tömörebb kék testet mutat, míg a másik vége keskenyebb, áttetszőbb, világosabb kékes-zöldes tónusú részekkel jelenik meg. A nyers forma jól érzékelteti, hogy a csiszolási lehetőségeket nem elméleti ideál, hanem a rough konkrét fizikai adottságai: alak, vastagság, törések, anyagveszteség és kihozatal, határozzák meg.

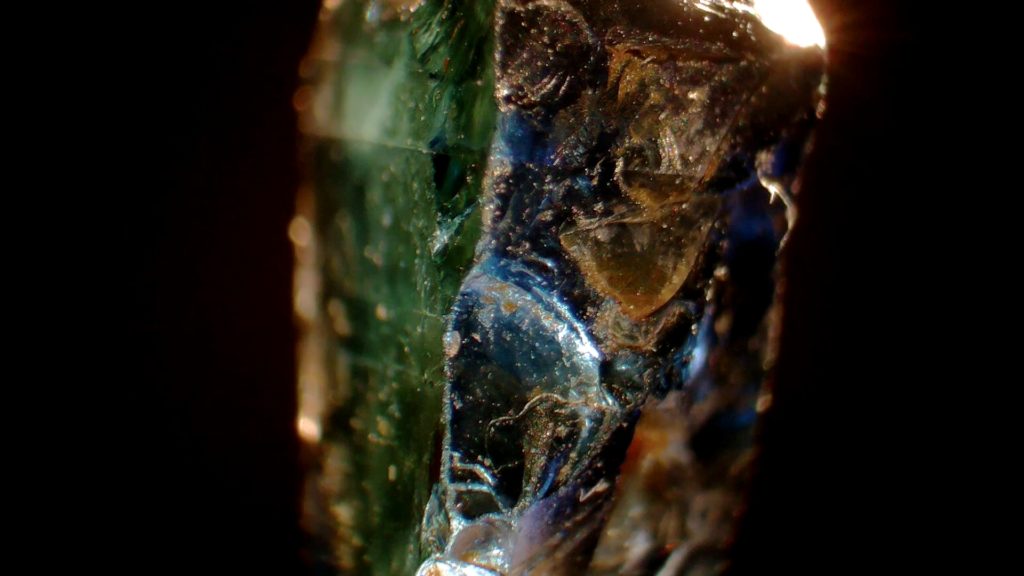

2. kép RG 001-9 teal zafír rough kb. 45°-os irányított/fiberes megvilágításban. Az 1. képen a kő általános megvilágításban kéknek látszik, itt azonban az egyik felső lap zöldes tónust mutat, míg a 4,14 mm-es oldal kékes karakterű marad. A felvétel jól érzékelteti, hogy ugyanaz a rough eltérő irányból és fényúton más optikai arcot mutathat. (rough 45° fiberes halogén megvilágítás)
2. kép – RG 001-9 teal zafír rough irányított/fiberes megvilágításban
A felvételen az RG 001-9 teal zafír rough látható kb. 45°-os irányított/fiberes megvilágításban. Míg az 1. képen, általános megvilágításban a kő összhatása alapvetően kék, ezen a felvételen a megvilágítás iránya és a rough felületeinek helyzete miatt markáns zöldes tónus jelenik meg.
A bal oldalon látható zöldes rész az 1. képen felül megfigyelhető egyik felső laphoz tartozik, míg a kékes rész a kő 4,14 mm-es oldalához kapcsolódik. A két felület eltérő színkaraktere jól mutatja, hogy ugyanaz a rough különböző irányokból és eltérő fényúton nézve más optikai viselkedést mutathat.
Ez a kép fontos kiindulópont az irányfüggő szín- és tónusviselkedés bemutatásához: nem egyszerűen arról van szó, hogy „más színű rész” látható a kőben, hanem arról, hogy a megfigyelési és megvilágítási irány hatására a kék és zöldes karakter eltérően jelenik meg. A későbbi polárszűrős fotók és spektrumok segítenek majd pontosabban elválasztani a vizuális színélményt, az irányfüggő optikai viselkedést és a mérhető spektrális különbségeket.

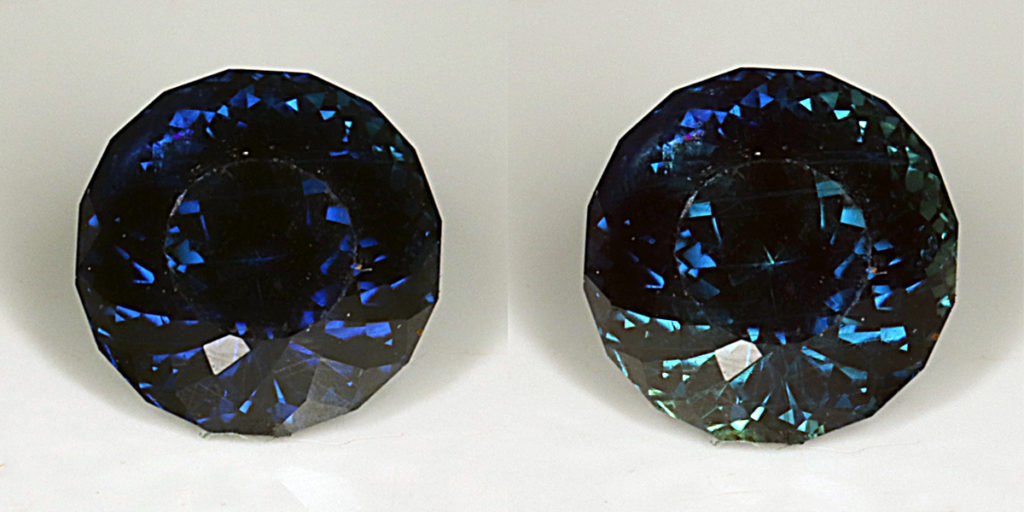

3. kép RG 001-9 teal zafír kész csiszolata normál vakuval, objektív elé helyezett polárszűrővel fotózva. A két felvétel a polárszűrő eltérő állásában készült. Bal oldalon mélyebb kékes karakter, jobb oldalon erősebb zöldeskék/teal fények figyelhetők meg. A kép a kész csiszolatból a kamera felé érkező fény polárszűrőn keresztüli változását dokumentálja. (kész kő objektív előtti polárszűrővel)
3. kép – RG 001-9 kész csiszolat objektív előtti polárszűrővel, két eltérő állásban
A felvételen az RG 001-9 teal zafír kész csiszolata látható normál vakuval megvilágítva. A megvilágítás nem polarizált; a polárszűrő az objektív előtt helyezkedett el. A két kép a polárszűrő eltérő állásában készült.
A bal oldali felvételen a kő összhatása mélyebb, sötétebb, kékesebb karakterű. A jobb oldali felvételen ugyanazon csiszolat több zöldeskék, ciános-teal fényt mutat, különösen az alsó és jobb oldali fazettákban. A különbség nem a megvilágítás polarizálásából ered, hanem abból, hogy az objektív előtti polárszűrő más-más komponenseket enged át a kőről visszaverődő, illetve a kőből a kamera felé kilépő fényből.
Ez a kép nem azonos geometriájú a későbbi polarizált áthaladó fényes spektrummal. A spektrum a kövön áthaladó fényt vizsgálja, míg ez a fotó a kész csiszolat vizuális fénykarakterének változását dokumentálja polárszűrőn keresztül.

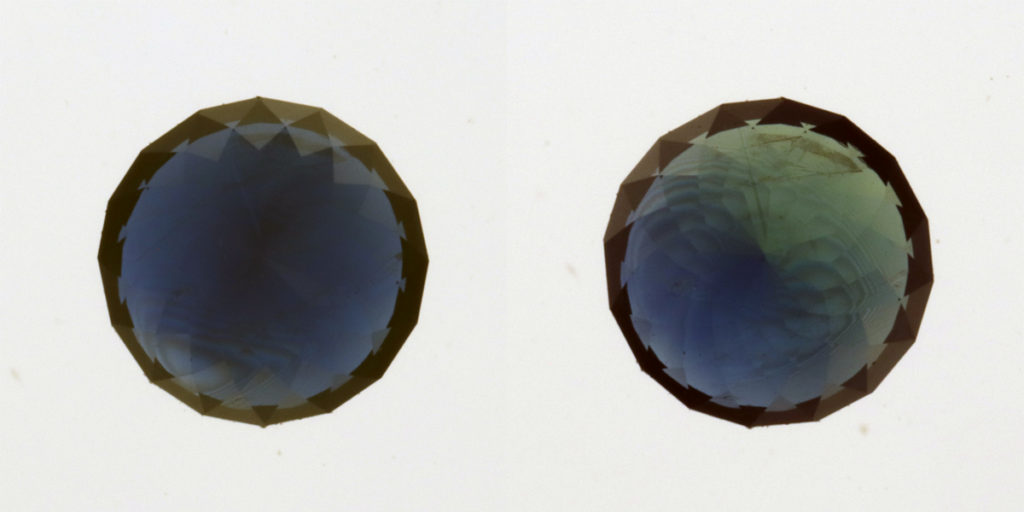

4. kép RG 001-9 teal zafír kész csiszolata áthaladó polarizált fényben. A kő táblája a polárszűrőn feküdt; a fényút: fényforrás → polárszűrő → kő → fényképezőgép. A kamera előtt nem volt polárszűrő. Ez a beállítás a kőn áthaladó polarizált fény által létrejövő kékes–zöldeskék/teal tónusváltozásokat dokumentálja, és közelebb áll a későbbi spektrumos mérési geometriához, mint az objektív előtti polárszűrős fotó. (kész kő áthaladó polarizált fényben)
4. kép – RG 001-9 teal zafír áthaladó polarizált fényben
A felvételen az RG 001-9 teal zafír kész csiszolata látható áthaladó polarizált fényben. A kő táblája közvetlenül a polárszűrőn feküdt, a fényút pedig a következő volt: fényforrás → polárszűrő → kő → fényképezőgép. A fényképezőgép előtt ebben az esetben nem volt polárszűrő.
Ez a beállítás azért fontos, mert itt már nem a kőről visszaverődő fényt szűrjük az objektív előtt, hanem a kövön áthaladó polarizált fény által létrejövő szín- és tónusváltozást dokumentáljuk. Ez a fotós geometria ezért sokkal közelebb áll a későbbi polarizált áthaladó fényű spektrumos vizsgálathoz.
A képen megfigyelhető kékes, zöldeskék és teal tónusok azt mutatják, hogy a kész kő az áthaladó polarizált fény hatására eltérő optikai karaktert jelenít meg. A felvétel nem önmagában bizonyíték, hanem vizuális dokumentáció: a későbbi spektrumokkal együtt értelmezhető igazán pontosan.

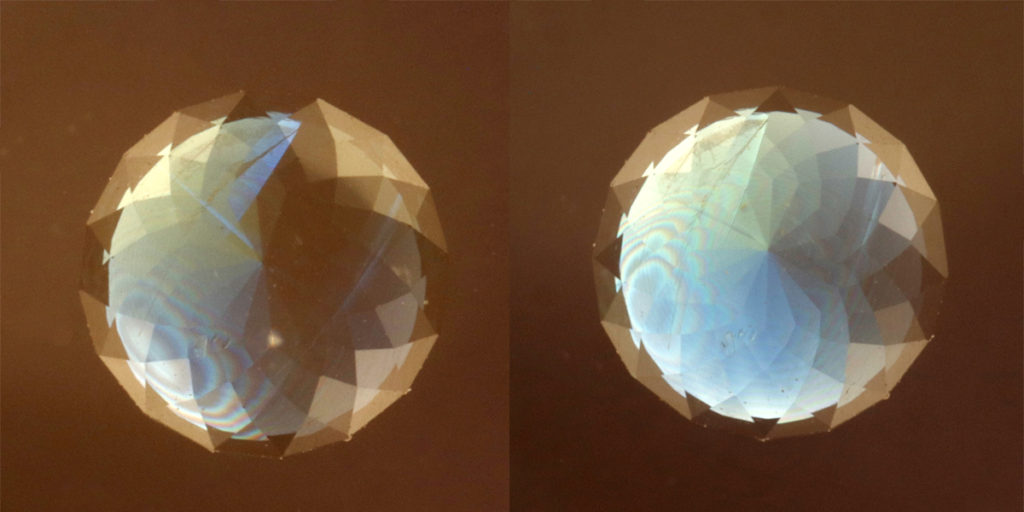

5. kép RG 001-9 teal zafír keresztpoláros elrendezésben. A fényút: fényforrás → polárszűrő → kő → keresztezett polárszűrő → fényképezőgép. A mellette látható állásban a kő 90°-kal el van fordítva. A felvétel azt dokumentálja, hogyan változik a kész csiszolat fény- és színkaraktere keresztezett polárszűrők között, eltérő kőállásban. (kész kő keresztpoláros elrendezésben)
5. kép – RG 001-9 teal zafír keresztpoláros helyzetben, két kőállásban
A felvételen az RG 001-9 teal zafír kész csiszolata látható keresztpoláros elrendezésben. A fényút: fényforrás → polárszűrő → kő → keresztezett polárszűrő → fényképezőgép. A két felvétel / két egymás melletti kőállás között a kő 90°-kal el van fordítva.
Ez a beállítás már nem egyszerű átmenő polarizált fényű fotó, hanem keresztezett polárszűrők közötti megfigyelés. Ilyenkor a kövön áthaladó fény polarizációs állapotának változása, valamint a kő irányfüggő optikai viselkedése erősebben válhat láthatóvá. A 90°-os elfordítás célja annak bemutatása, hogy ugyanaz a kész csiszolat eltérő térbeli helyzetben más fény- és színkaraktert mutathat.
Ez a kép különösen alkalmas arra, hogy vizuálisan megmutassa: a teal zafír optikai viselkedése nem egyetlen, állandó színként jelenik meg, hanem a fényút, a polarizációs helyzet és a kő állása együtt alakítja a látványt.
A fotók értelmezése
A bemutatott felvételek ugyanannak az RG 001-9 teal zafírnak különböző optikai helyzetekben készült dokumentációi. Fontos hangsúlyozni, hogy a képek nem azonos megvilágítási és polarizációs elrendezésben készültek, ezért nem ugyanazt a jelenséget mutatják. Együttesen azonban jól érzékeltetik, hogy a kő színe és fénykaraktere nem egyetlen, állandó vizuális benyomásként értelmezhető.
Az első kép alsó, 5000 K színhőmérsékletű megvilágításban készült. Ebben a helyzetben a rough összhatása alapvetően kék karakterű. A második képen kb. 45°-os irányított/fiberes halogén megvilágítást alkalmaztunk, becsült kb. 3200 K színhőmérséklettel. Itt ugyanannak a roughnak egyes felületei már zöldesebb tónust mutatnak, miközben más részek továbbra is kékes karakterűek maradnak. Ez a különbség nem egyszerűen „más színű rész” megjelenése, hanem a megvilágítás iránya, a fényút, a felületek helyzete és a kő optikai viselkedése együtt alakítja a látványt.
A harmadik kép már a kész csiszolatot mutatja. A felvétel szemből érkező, szabvány színhőmérsékletű körvakuval készült; a megvilágítás nem volt polarizált. Ebben az esetben a polárszűrő az objektív előtt helyezkedett el, vagyis nem a kőre érkező fényt polarizálta, hanem a kőről visszaverődő és a kőből a kamera felé kilépő fényből engedett át eltérő komponenseket. Ezért a két állás közötti különbség a kész csiszolat vizuális fénykarakterének változását dokumentálja.
A negyedik kép eltérő optikai elrendezésben készült: a fényút fényforrás → polárszűrő → kő → fényképezőgép volt, a kamera előtt polárszűrő nélkül. Ebben az esetben tehát a követ megvilágító, rajta áthaladó fény volt polarizált. Ez a beállítás közelebb áll a későbbi polarizált áthaladó fényű spektrumos vizsgálat geometriájához, mert itt a kövön áthaladó polarizált fény hozza létre a megfigyelhető szín- és tónusváltozásokat.
Az ötödik kép keresztpoláros elrendezésben készült. A fényút ebben az esetben: fényforrás → polárszűrő → kő → keresztezett polárszűrő → fényképezőgép. A mellette látható állásban a kő 90°-kal el van fordítva. Ez a felvétel azt mutatja meg, hogyan változik a kész csiszolat látható fény- és színkaraktere keresztezett polárszűrők között, eltérő kőállásban.
A fotók tehát nem a spektrumok helyettesítői, hanem a kő látható optikai karakterének dokumentumai. A spektrumok azt egészítik ki, hogy az áthaladó fényben milyen mérhető különbségek jelennek meg a két polárállás között. A fotódokumentáció és a spektrumos vizsgálat együtt ad pontosabb képet arról, hogyan jelenik meg a teal zafír irányfüggő szín- és fényviselkedése a rough állapottól a kész csiszolatig.
Spektrumos mérés, baseline-korrekció és látszólagos abszorpciós együttható
A fotódokumentációt polarizált áthaladó fényű UV–VIS spektrumok egészítik ki. A spektrumok célja annak bemutatása, hogy az RG 001-9 teal zafír eltérő polárállásokban mérhetően eltérő spektrális viselkedést mutat.
A mérések két állásban készültek. Az 1. polárállás az alaphelyzetet jelöli, a 2. polárállás, 90° pedig a kő 90°-kal elfordított helyzetét. Mindkét esetben polarizált áthaladó fényt vizsgáltunk.
Feldolgozási elv
A reference intenzitását az eltérő sample expozíciós időkhöz igazítottuk, majd ebből számítottuk a relatív abszorbanciát: Arel(λ) = log₁₀(Refkorr(λ) / Sample(λ)).
A relatív abszorbancia kiszámítása után a görbéken konstans y-offset / baseline-korrekciót alkalmaztunk. Először a rövid hullámhosszú, nagyon alacsony mérőfényű tartományban jelentkező polárállás-közti eltérést rendeztük, majd a legkisebb elnyelésű tartományt 0-ra állítottuk. A korrekció a görbe függőleges helyzetét módosította, a spektrális görbealakot nem.
Az így korrigált abszorbanciagörbéket a Beer–Lambert-törvény alapján, a geometriai mintavastagságot névleges optikai úthosszként alkalmazva látszólagos abszorpciós együtthatóra alakítottuk:
α(λ)=(2,303 A(λ))/d_cm
A rough és a kész fazettált kő esetében Fresnel-reflexiós, szórási és többes belső reflexiós korrekciót nem alkalmaztunk. A felületi minőség, a matt vagy töredezett részek, a fazetták, a belső reflexiók és a nem ismert pontos optikai úthossz befolyásolhatják az amplitúdót, ezért az eredmény összehasonlító célú, baseline-korrigált látszólagos abszorpciós együtthatóként értelmezendő. [3]
Rough állapot spektruma
A rough spektrum felvételi és számítási adatai: reference 300 µs − dark; sample 8 ms − dark; expozíciós korrekció: 8000 / 300 = 26,6666. A geometriai vastagság 4,14 mm = 0,414 cm volt, ezért az abszorpciós együttható számítási szorzófaktora 2,303 / 0,414 = 5,5628.

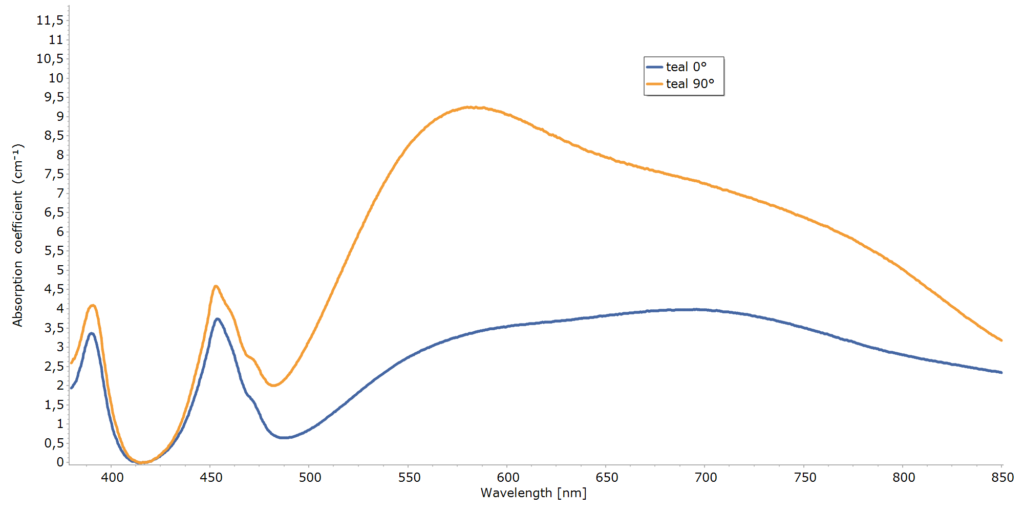

1. ábra – RG 001-9 teal zafír rough baseline-korrigált, geometriai vastagságra számított látszólagos abszorpciós együtthatója két polárállásban.
A rough spektrumon mindkét polárállásban megjelennek a fő spektrális jellegzetességek, különösen a kb. 390 nm és 450 nm körüli sávok, valamint az 520–850 nm közötti széles abszorpciós tartomány. A 2. polárállás, 90° esetében a látszólagos abszorpciós együttható magasabb, különösen a hosszabb hullámhosszak felé.

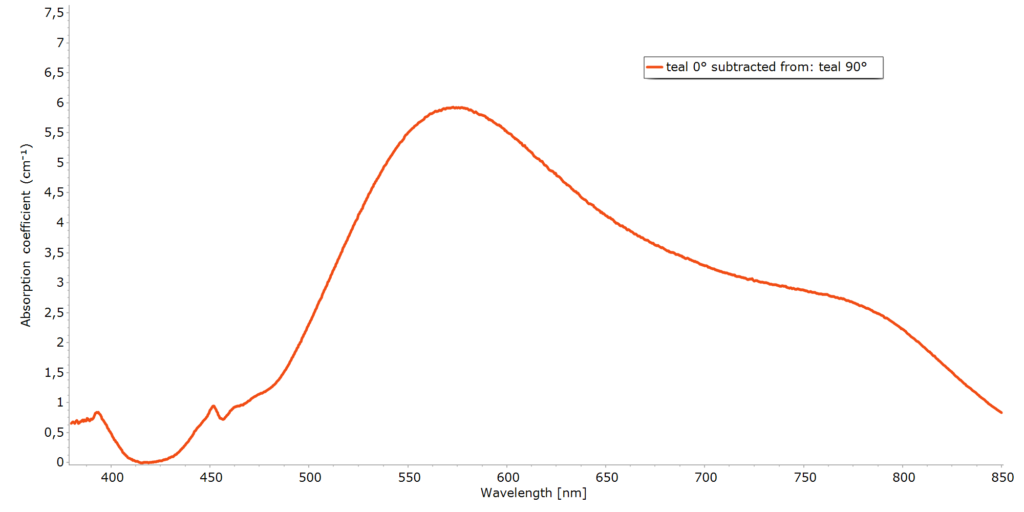

2. ábra – RG 001-9 teal zafír rough különbségi spektruma. A görbe a két polárállás baseline-korrigált, geometriai vastagságra számított látszólagos abszorpciós együtthatóinak különbségét mutatja: Δα = α90° − α0°.
A különbségi görbe közvetlenül mutatja, mely hullámhossz-tartományokban tér el legerősebben a két polárállás. A rough esetében a különbség főként az 500–850 nm közötti széles tartományban jelentős, maximummal kb. 560–590 nm körül.
A kész csiszolat adatai
Az RG 001-9 teal zafír a rough állapot után portuguese csiszolást kapott. A kész kő tömege 0,68 ct, mért mérete 4,79 × 4,71 × 3,74 mm. A 4,79 és 4,71 mm közötti eltérés a fazettált rundiszt mérési sajátosságából adódhat: méréskor az egyik irányban a tolómérő a rundiszt fazetta lapjait érintheti, míg enyhe elforgatásnál a fazetták csúcsai kerülhetnek a mérési pontokba.

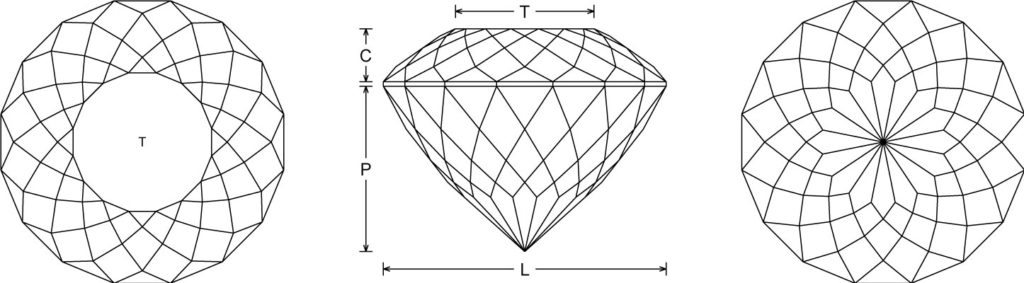

A csiszolóprogram modellje alapján a kő közel kör alapformájú, számított mérete 4,79 × 4,79 × 3,72 mm, L/W aránya 1,000. A programmodell szerint a korona magassága 0,98 mm, a pavilon mélysége 2,52 mm, a rundiszt aránya 4,33%. A pavilon / culet irányához kapcsolódó fő szög 39°.
A csiszolat összesen 177 fazettából áll; ebbe a fazettált és polírozott rundiszt is beletartozik. A számítás korundra, SG 4,00 sűrűségi értékkel történt. A digitális refraktométerrel mért RI érték: 1,760. A kiinduló rough tömege 2,6 ct volt, a kész kő tömege 0,68 ct, így a kész tömegarány körülbelül 26,2%.
A kész portuguese csiszolat spektruma
A kész portuguese csiszolat spektrumának felvételi és számítási adatai: reference 300 µs − dark; sample 2000 ms − dark; expozíciós korrekció: 2 000 000 / 300 = 6666,6667. A geometriai vastagság 3,74 mm = 0,374 cm volt, ezért az abszorpciós együttható számítási szorzófaktora 2,303 / 0,374 = 6,1578.

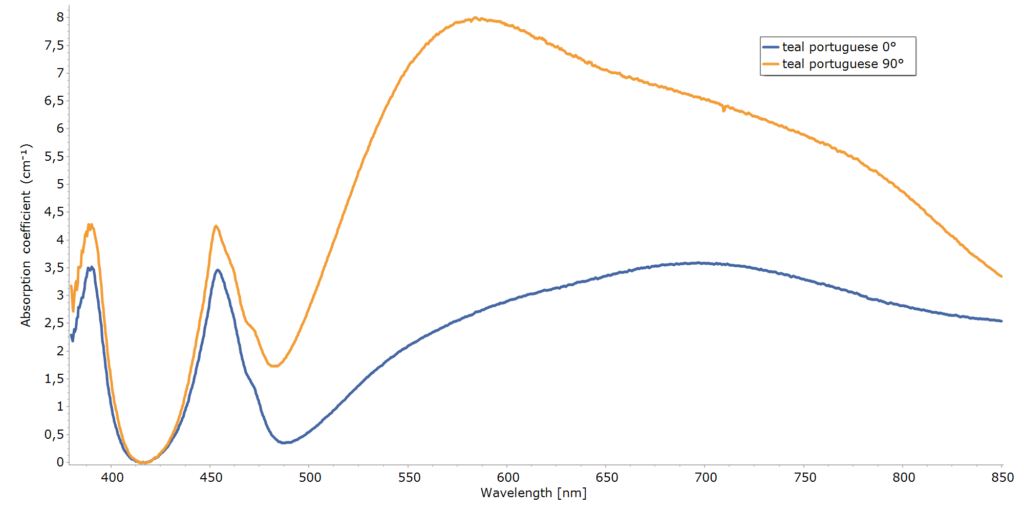

3. ábra – RG 001-9 teal zafír kész portuguese csiszolatának baseline-korrigált, geometriai vastagságra számított látszólagos abszorpciós együtthatója két polárállásban.
A kész portuguese csiszolat spektrumán a két polárállás között jelentős különbség figyelhető meg. A fő spektrális jellegzetességek mindkét állásban jelen vannak, különösen a kb. 390 nm és 450 nm körüli sávok, valamint az 520–850 nm közötti széles abszorpciós tartomány. A 2. polárállás, 90° esetében a hosszabb hullámhosszak felé lényegesen magasabb látszólagos abszorpciós együttható látható.

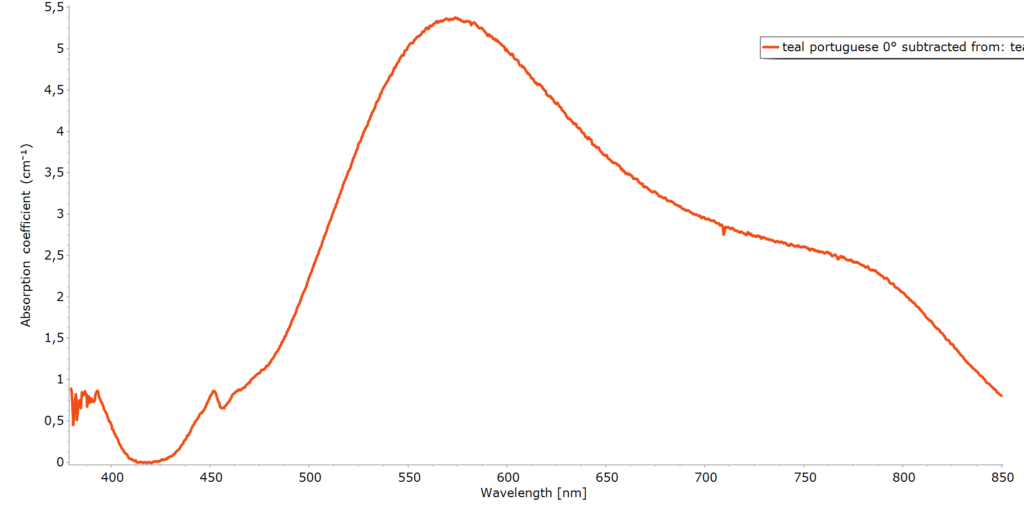

4. ábra – RG 001-9 teal zafír kész portuguese csiszolatának különbségi spektruma. A görbe a két polárállás baseline-korrigált, geometriai vastagságra számított látszólagos abszorpciós együtthatóinak különbségét mutatja: Δα = α90° − α0°.
A kész csiszolat különbségi görbéjén a legnagyobb eltérés szintén kb. 560–590 nm körül jelentkezik, majd a különbség a hosszabb hullámhosszak felé fokozatosan csökken. Ez a görbe közvetlenül szemlélteti a két polárállás közötti spektrális eltérést a kész fazettált kőben.
A rough és a kész csiszolat spektrumainak összevetése
A rough és a kész portuguese csiszolat mérése optikailag nem azonos helyzet. A rough esetében a fény töredezett, nem polírozott felületeken haladt át, míg a kész kőnél a fény a táblán lépett be, majd a fazettált pavilonon, belső reflexiók és változó kilépési szögek után jutott ki. A sample integrációs idők is jelentősen eltértek: rough esetében 8 ms, a kész kő esetében 2000 ms volt.
Ennek ellenére a két polárállás különbségi görbéje mindkét állapotban hasonló fő spektrális lefutást mutat. Ez arra utal, hogy a mért különbség nem pusztán a mérési geometria véletlen mellékhatása, hanem a kő anyagában jelen lévő irányfüggő optikai viselkedés követhető lenyomata. [1]
A felületi minőség, a belső reflexiók, a nem ismert pontos optikai úthossz és a Fresnel-korrekció hiánya befolyásolhatja az amplitúdót, vagyis azt, hogy mekkora y-értéket kapunk. A fő spektrális vonalvezetés hasonlósága azonban azt mutatja, hogy a pleokroikus karakter nem tűnik el ezek között a gyakorlati mérési körülmények között sem.
Az amplitúdó változhat, de a pleokroikus spektrális mintázat követhető marad.
A két polárállás színkarakterének értelmezése
A fotók és a spektrumok együtt azt mutatják, hogy az RG 001-9 teal zafír nem egyetlen állandó színként viselkedik, hanem a megfigyelési helyzet, a polarizációs irány és a kő állása szerint eltérő kék–zöldeskék / teal karaktert mutat.
Az 1. polárállásban a kő vizuálisan kékesebb karakterűnek tűnik. A spektrumon ehhez alacsonyabb látszólagos abszorpciós együttható társul a hosszabb hullámhosszak tartományában, különösen az 520–850 nm közötti széles sávban.
A 2. polárállásban, 90°-os elfordítás mellett a spektrum jelentősen magasabb látszólagos abszorpciós együtthatót mutat, főként az 520–850 nm közötti tartományban. Ez az erősebb széles abszorpció megváltoztatja az áthaladó fény spektrális összetételét, és a kő vizuális karakterében zöldeskék / mélyebb teal tónusként jelenhet meg.
A színsávos megjelenítés szemléltető eszközként jól mutatja a pleokroikus különbséget: az 1. polárállásban a látvány főként kék karakterű, míg a 2. polárállásban a kék mellett zöld komponens is megjelenik. A színsáv nem kalibrált színmérési skála, hanem a spektrum értelmezését segítő vizuális tájékoztatás.
Fontos, hogy a fotó és a spektrum nem ugyanazt mutatja. A fotó azt dokumentálja, hogyan látjuk a követ adott megvilágításban és optikai helyzetben. A spektrum azt mutatja meg, hogy az áthaladó polarizált fényben milyen mérhető abszorpciós különbségek jelennek meg. A kétféle dokumentáció együtt értelmezhető igazán: amit a fotón szín- és tónusváltozásként látunk, annak a spektrumon mérhető háttere is megjelenik. [2]
Következtetés
Az RG 001-9 teal zafír példája jól mutatja, hogy a pleokroikus viselkedés vizuális megjelenése és mérhető spektrális jelenléte nem mindig azonos erősséggel érzékelhető.
A nyers rough állapotban, kb. 45°-os fiberes megvilágítás mellett a kék és zöldes színkomponensek szabad szemmel is erőteljesen elkülönültek. Ebben a helyzetben már egyszerű irányított megvilágítás is elegendő volt ahhoz, hogy a kő irányfüggő színviselkedése látványosan megjelenjen.
A kész portuguese csiszolatban azonban ugyanez a vizuális különbség sokkal visszafogottabban látszik. A fazetták, a belső reflexiók, a fény visszaverődése és a változó kilépési szögek miatt a zöldeskék / teal karakter összetettebb, kevésbé közvetlen formában jelenik meg. A polárszűrős fotókon a különbség még érzékelhető, de a rough állapothoz képest a zöldes komponens már jóval kevésbé feltűnő.
A spektrumok viszont azt mutatják, hogy a két polárállás közötti különbség valójában nem tűnt el. A baseline-korrigált, geometriai vastagságra számított látszólagos abszorpciós együttható görbéi, valamint a különbségi spektrumok alapján a pleokroikus spektrális mintázat a rough és a kész portuguese csiszolat esetében is követhető maradt. Bár az amplitúdó és a pontos lefutás módosulhat a mérési geometria, a felületi állapot, a fazetták és a belső fényút miatt, a fő spektrális karakter felismerhetően megmaradt.
Ez azt jelenti, hogy a csiszolás után a pleokroizmus nem feltétlenül tűnik el, hanem a kész kő optikai geometriájában másképp válik láthatóvá. A szem számára a különbség jelentősen csökkenhet, miközben a spektrum továbbra is egyértelműen dokumentálja a két polárállás közötti eltérést. [4]
A vizsgálat gyakorlati jelentősége túlmutat a laboratóriumi mérésen. Egy kész drágakövet ugyanis ritkán látunk teljesen semleges, kontrollált optikai környezetben. A valóságban a kő ékszerben, foglalatban, kézen, vitrinben, kirakatban, illetve változó beltéri és kültéri fényviszonyok között jelenik meg. Ilyenkor a színélményt nemcsak maga az anyag határozza meg, hanem az is, hogy milyen fény éri a követ, milyen úton jut be a kőbe, milyen felületekről verődik vissza, és milyen úton lép ki belőle a szem vagy a kamera felé.
Ez különösen fontos olyan köveknél, amelyek irányfüggő színviselkedést mutatnak. Egy teal zafír esetében a kékes és zöldeskék komponensek aránya változhat attól függően, hogy a követ milyen irányból és milyen fényben látjuk. A legtöbb ember nem is gondol arra, hogy a hétköznapi környezetben mennyi felület módosítja a visszavert fény irányát és polarizációs állapotát. Nagy üvegfelületek, kirakatok, vitrinek, ablakok, fényes pultok, vízfelületek, fémes környezetek, de akár az aszfalt vagy a járda is más-más fényt juttathat a kőbe. [1, 2]
Ezért előfordulhat, hogy ugyanaz a kő a kirakatban, a kirakat előtti járdán vagy egy füves terület mellett más színkaraktert mutat: egyik helyzetben kékebbnek, másikban zöldeskékebbnek vagy mélyebb teal tónusúnak tűnhet. A látványt ilyenkor a környezetből érkező fény útja, iránya, intenzitása és részleges polarizáltsága is alakítja.
Ez nem azt jelenti, hogy a kő színe ténylegesen megváltozik. Inkább arról van szó, hogy a kőben eleve jelen lévő optikai lehetőségek közül a környezet más-más részletet tesz láthatóvá. Egy adott helyzetben a kő kékebbnek tűnhet, egy másikban zöldeskékebb vagy mélyebb teal karaktert mutathat. A fotók ezt a változó vizuális élményt dokumentálják, a spektrumok pedig megmutatják, hogy a háttérben valóban mérhető polárállásfüggő különbség van jelen.
Ezért a pleokroizmus nem csupán laboratóriumi érdekesség, hanem a kész ékszer megjelenését is befolyásoló tényező lehet. A spektrum megmutatja, milyen optikai lehetőség rejlik a kőben; a csiszolat, a foglalat és a környezeti fényviszonyok pedig azt határozzák meg, hogy ebből a szem számára mi válik láthatóvá.
Ez azonban nem jelenti azt, hogy a drágakő színének meghatározása a pillanatnyi szubjektív benyomásra bízható. Az, hogy egy kő adott helyzetben kékebbnek, másik helyzetben zöldebbnek vagy mélyebb teal tónusúnak tűnik, a vizuális megjelenés része, de nem azonos a szakszerű színmeghatározással. A szín leírása és besorolása kontrollált megvilágítási és megfigyelési körülményeket igényel.
Éppen ezért a gemmológiai színmeghatározás nem azon alapulhat, hogy a laikus megfigyelő egy kirakatban, járdán, beltéri fényben vagy kültéri környezetben éppen kéknek vagy zöldebbnek látja a követ. A szakszerű értelmezéshez kontrollált fényforrás, következetes megfigyelési geometria és dokumentált mérési körülmények szükségesek. Ilyen keretben értelmezhetők például a színárnyalat, tónus és telítettség jellegű besorolások is.
A hétköznapi környezet tehát megmutathatja, milyen változatos optikai arcai lehetnek egy teal zafírnak, de a szín szakmai meghatározása továbbra is kontrollált vizsgálati feladat. A látvány változhat; a dokumentált színmeghatározásnak viszont ellenőrizhető körülmények között kell történnie. [5]
Felhasznált irodalom
[1] HUGHES, Richard W. Pleochroism in Faceted Gems: An Introduction [online]. Gems & Gemology, 2014, Fall, Vol. 50, No. 3. Gemological Institute of America. Elérhető: https://www.gia.edu/gems-gemology/fall-2014-introduction-pleochroism-faceted-gems [Hozzáférés: 2026.08.28.].
[2] SHEN, Che; PALKE, Aaron C.; SUN, Ziyin; FAIRCHILD, Mark D. How to Calculate Color from Spectra of Uniaxial Gemstones [online]. Gems & Gemology, 2021, Spring, Vol. 57, No. 1. Gemological Institute of America. Elérhető: https://www.gia.edu/gems-gemology/spring-2021-how-to-calculate-color-from-spectra-of-uniaxial-gemstones [Hozzáférés: 2026.08.28.].
[3] JIN, Shiyun; RENFRO, Nathan D.; PALKE, Aaron C.; ARDON, Troy; HOMKRAJAE, Artitaya. Application of UV-Vis-NIR Spectroscopy to Gemology [online]. Gems & Gemology, 2024, Winter, Vol. 60, No. 4. Gemological Institute of America. Elérhető: https://www.gia.edu/gems-gemology/winter-2024-uv-vis-nir-spectroscopy [Hozzáférés: 2026.08.28.].
[4] GEMOLOGICAL INSTITUTE OF AMERICA. Sapphire Quality Factors [online]. Gemological Institute of America. Elérhető: https://www.gia.edu/sapphire-quality-factor [Hozzáférés: 2026.08.28.].
[5] SHANG, Phoebe. How GIA Analyzes Colored Stones from Start to Finish [online]. GIA Research, 2025.09.30. Gemological Institute of America. Elérhető: https://www.gia.edu/gia-news-research/guide-how-gia-analyzes-colored-stones [Hozzáférés: 2026.08.28.].
